Les champs du format de trame Frame Relay

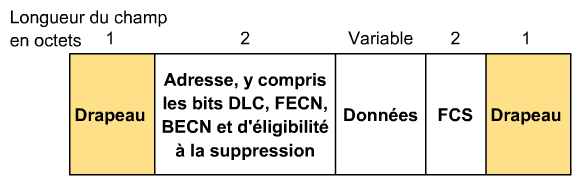

Le format des trames Frame Relay est illustré dans le schéma. Les champs d'indicateur marquent le début et la fin de la trame. Deux octets de données d'adresse suivent l'indicateur de début. De ces deux octets, 10 bits composent l'ID de circuit (l'identificateur de connexion de liaisons de données ou DLCI).
Les champs des trames du protocole Frame Relay sont les suivants :
Indicateur - Indique le début et la fin des trames du protocole Frame Relay.
Adresse - Indique la longueur du champ d'adresse. Les adresses Frame Relay ont toutes, pour l'heure, une longueur de deux octets, mais les bits d'adresse permettent l'utilisation d'adresses plus longues à l'avenir. Le huitième bit de chaque octet du champ d'adresse sert à indiquer l'adresse. L'adresse comprend les données suivantes :
- Valeur DLCI - Indique la valeur du DLCI. Il s'agit des 10 premiers bits du champ d'adresse.
- Contrôle de congestion - Les trois derniers bits du champ d'adresse, lesquels contrôlent les mécanismes de notification de congestion. Ces mécanismes sont la notification explicite de congestion au destinataire (FECN), la notification explicite de congestion à la source (BECN) et les bits d'éligibilité à la suppression.
Données - Champ de longueur variable contenant des informations encapsulées de couche supérieure.
FCS - Séquence de contrôle de trame servant à assurer l'intégrité des données transmises.
